六氟化硫中空氣、四氟化碳含量的測定

文章出處：責任編輯：人氣：-發表時間：2015-10-29 10:50:00【大中小】

1、本標準規定了六氟化硫中空氣、四氟化碳含量的測定，使用氣相色譜測定法。本標準適用于電氣設備用六氟化硫中空氣、四氟化碳含量的測定。

2、原理

本方法采用氣相色譜儀中空氣、四氟化碳、六氟化硫完全分離，其濃度可以從它們的峰區面積和被測化合物對檢測器的校正系數來確定,結果以中空氣、四氟化碳與六氟化硫的質量百分?jǐn)?shù)(％)表示。

3 儀器和材料

3.1 色譜儀

帶有熱導檢測器的氣相色譜儀。

3.2 記錄裝置

色譜數據處理機、色譜工作站、積分儀或具有量程為(0～1)mv，響應時間為1s，記錄紙寬度為250mm的記錄儀。

3.3 載氣

氦氣(或氫氣)，純度不低于99．99％。

3.4 色譜柱

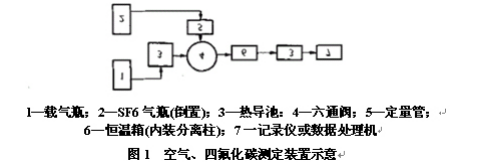

對所檢測組分的分離度應滿足定量分析的要求。常用的色譜柱為長2m，內徑3mm的不銹鋼管，內填60目～80目的GDX—104擔體(或合適的其他色譜固定相)。新的分離柱在使用前，應在120下通載氣，至少4h。測定裝置示意見圖1。

3.5 標準氣體

應由國家計量部門授權的單位所配制的單一組分氣體、多組分混合氣體，且具有組分含量檢驗合格證并在有效使用期。各組分的質量百分?jǐn)?shù)應大于相應未知組分濃度的50％，或者小于未知組分濃度的300％。

4、分析步驟

4.1 準備

4.1.1 氣相色譜儀

使儀器性能處于穩定備用狀態，選擇合適的色譜條件(常采用的色譜條件為：層析溫度為40℃，載氣流速35mL/min，橋電流為200mA)。

4.1.2 質量校正系數的測定

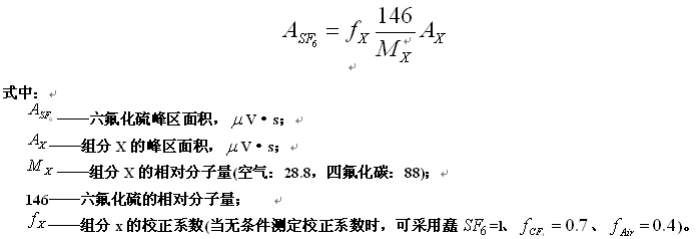

將0.1mL的六氟化硫標準氣樣(空氣標樣、四氟化碳標樣)在與分析樣品相同的色譜條件下分別注入色譜柱中，組分 x 對于六氟化硫的校正系數可由式(1)得出：

4.2 樣品分析

4.2.1 樣品氣體的定量采集

將六氟化硫樣品鋼瓶倒置(以取液態樣品)，并與氣體采樣閥的進氣口處相連接。依次打開樣品鋼瓶閥，旋轉六通閥，使六氟化硫樣品鋼瓶氣與采樣管相連，用樣品氣沖洗0.5mL采樣管及管路3min～5min，把取樣回路中的空氣、殘氣吹洗出去，然后旋轉六通閥，取樣管閉路，待用，并關閉樣品鋼瓶閥門。在穩定的色譜儀工作條件下，旋轉六通閥，使載氣與采樣管相連，并迅速經分離柱、檢測器進行分離檢測，記錄各不同組分的峰區面積(或峰高)，然后將六通閥轉至采樣位置。

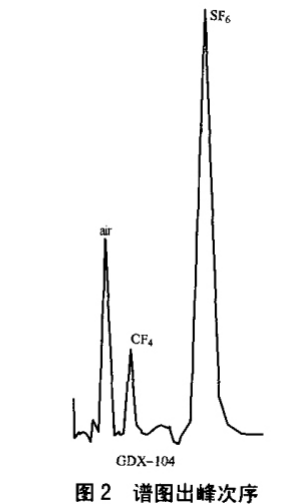

4.2.3 樣品色譜圖
示例見圖2。
