C4F7N/CO2混合氣體是一種新型環保絕緣介質,具有替代SF6的潛力,目前已逐步進入到了應用階段。作為一種混合氣體絕緣介質,其絕緣性能與其中C4F7N占比有著密切關系,快速準確地進行混合氣體混合比檢測具有重要的工程意義,因此需要找到一種準確有效的C4F7N/CO2混合氣體混合比檢測方法。

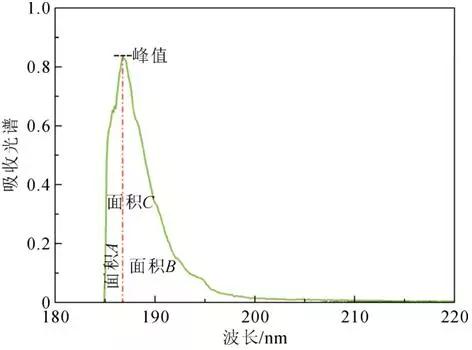

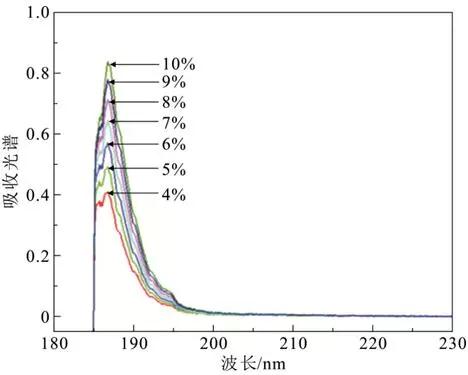

C4F7N氣體在185~210 nm波段具有明顯的吸收特性,且吸收光譜強度隨著C4F7N占比的增加逐漸增強,具有明顯的線性規律,具備定量檢測的能力。進一步分析發現,吸收光譜的峰值出現在186.8 nm處,隨著C4F7N占比升高,越發凸顯,可以考慮將峰值作為特征值進行線性擬合。此外,利用光譜技術進行定量檢測通常會考慮采用峰面積作為特征值進行線性擬合,這種方法的擬合效果較好。但是,185~400 nm波段光源并不能完全反映C4F7N的吸收光譜,采用吸收光譜全部的峰面積作為特征值進行線性擬合不一定能取得良好的效果。因此,本文將C4F7N吸收光譜的峰面積進行了分解,分為3個部分,如圖2所示,以10% C4F7N/CO2混合氣體為例,峰值線以左的峰面積A、峰值線以右的峰面積B以及整個吸收峰的面積C。綜上所述,本文選取4種定量方法進行對比分析,混合比擬合特征值分別為吸收光譜的峰值、面積A、面積B和面積C。
1.采用紫外光譜技術對于C4F7N/CO2混合氣體常規應用的混合比范圍(4%~10%)具有非常高的檢測精度,選擇最優的定量方法(面積B)進行反演,混合比反演曲線的擬合優度R2為0.999 9,誤差≤0.88%。
2.基于紫外吸收光譜技術的氣體混合比檢測裝置具有良好的穩定性及實時監測能力,為
C4F7N/CO2混合氣體絕緣設備的混合比在線監測提供了良好的解決方案。
后續將圍繞基于紫外吸收光譜技術的氣體混合比檢測裝置集成化,溫度、壓強等因素對其檢測精度的影響等問題繼續開展研究工作,實現檢測裝置的成熟應用。
