化氫及合成反應中，水分及空氣的影響會涉及到副產物三氟化氮的生成，在提純工藝中，一般為吸附精餾法提高四氟化碳的純度，而兩者沸點相差只有 1℃，所以在提純工藝上也是較難以去除。國內客戶在對使用四氟化碳?xì)怏w中很少有對三氟化氮的雜質含量提出要求，作為行業內四氟化碳生產中含有微量三氟化氮也是習以為常，本文探討一種簡易的氣相色譜法對四氟化碳中的三氟化氮含量進行定性定量分析。



1 試驗內容

1.1 試驗方法說明

測定高純四氟化碳中三氟化氮雜質的方法有多種。一種方法是采用傅立葉變換紅外光譜法，通過紅外掃描記錄 NF3 的特征吸收峰的波數，經繪制標準曲線求得濃度與吸光度的關系來進行濃度標定。而這種方法的紅外光譜儀價格較為昂貴，且對實驗環境等方面要求嚴格，對于一般中小型企業來說代價較高，實驗結果也達不到預期目的。采用氣相色譜法對四氟化碳進行常規分離過程中，主組分四氟化碳出峰較三氟化氮靠前，且較為接近。中心切割處理不當，其主峰會對其進行完全覆蓋，分離難度相當大。然而氣相色譜法操作簡單快捷，特別配備有 PDD 檢測器，靈敏度高，較為靈活。在氣相色譜分析樣品的過程中，所選用的色譜柱、檢測器、柱溫等條件可直接影響樣品分析的分離度及靈敏度。本次實驗采用帶有 PDD 檢測器的氣相色譜儀，由與杭州克柔姆聯合開發提供的 GC-126 儀器，采用單十通閥雙預柱進樣預處理、四閥四柱反吹的氣路流程進行實驗分析。且對實驗條件進行多次優化處理最終達到分離效果。



1.2 試驗條件

儀器：GC-126 脈沖放電氦離子化檢測器

色譜柱：柱 1：HayesepQ1 預分離填充柱，1/8’’*2m

柱 2：HayesepR2 多孔極性聚合物填充柱，1/8’’*2m

柱 3：HayesepR3 多孔極性聚合物填充柱，1/8’’*4m

柱 4：5A 分子篩不銹鋼填充柱，1/8’’*2.5m

柱 5：HayesepQ 高分子小球填充柱，1/8’’*6m

柱 6：HayesepQ 高分子小球填充柱，1/8’’*3m

色譜柱溫：40~60℃（恒溫）

預分離柱溫：40~55℃

檢測器溫度：120℃

載氣：He（99.9999%以上），30mL/min

驅動氣：使用氮氣或者空氣，輸出壓力控制在 0.3MPa 左右

定量管：0.5mL

進樣方式：十通閥自動進樣

圖 1 為其分析氣路流程圖。儀器待機狀態下各閥門處于目前狀態。即為 OFF 位置，閥

事件表格在 1 階、2 階切換的過程中依次進行相反動作操作。



1.3 試驗過程

1.3.1 方法的建立（一）

在正常條件下課通過分子篩與HayesepR柱的聯合切換達到分離四氟化碳中各項雜質，

包含氧（O2）、氮（N2）、一氧化碳（CO）、二氧化碳（CO2）、六氟化硫（SF6）、六氟乙烷



（C2F6）、八氟丙烷（C3F8）等雜質。此時并未對三氟化氮（NF3）雜質進行分析處理。閥事件及條件如下：

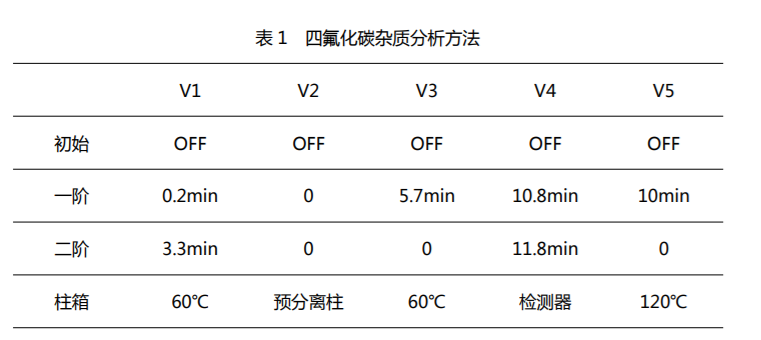

表 1 四氟化碳雜質分析方法

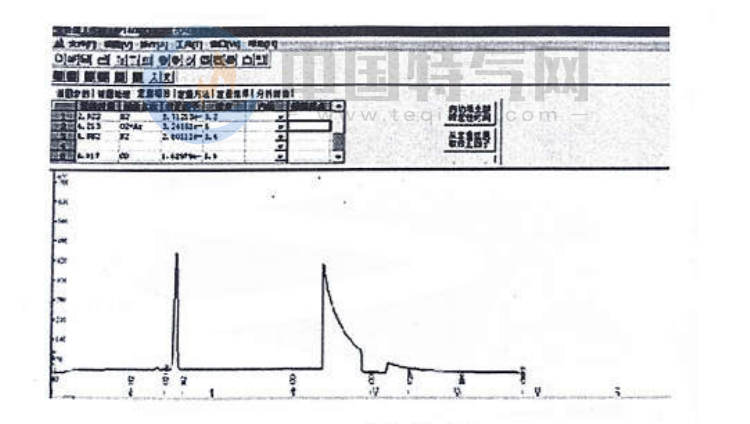

根據此分離情況得到的分析譜圖如圖 2 所示。





從色譜中可以發現高純四氟化碳經過閥四切割后并未發現有三氟化氮雜質，這也是測試

高純四氟化碳中三氟化氮雜質比較常用的分析方法，能夠測定出常規性雜質，但是對三氟化

氮雜質卻無法測定。





1.3.2 方法的建立（二）

因考慮到四氟化碳與三氟化氮雜質出峰時間相近，可適當降低色譜柱溫度，從而拉開出

峰距離，且可在閥 4 的中心切割上面進行優化處理，排放出大量的四氟化碳，從而分離出

三氟化氮。首先配置氦中 150ppm 的三氟化氮標氣進行定性分析，以確定三氟化氮準確的

出峰時間，從而可在此出峰時間的合適范圍內進行微調放空時間，以達到理想效果。

標準氣方法如下，因考慮到試驗時間的因素，現主要使用閥 3 進行進樣。

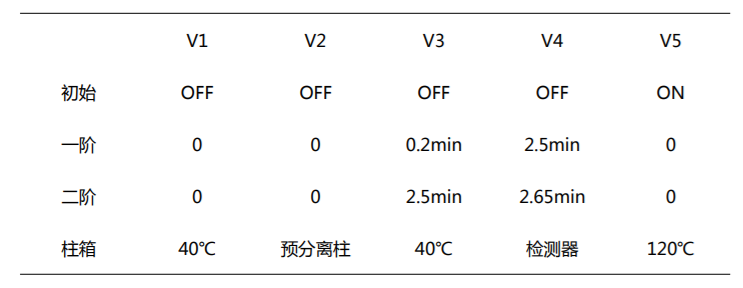

表 2 氦中三氟化氮分析方法

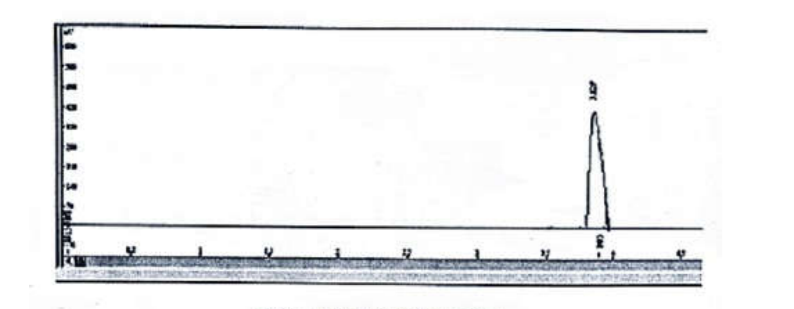

氦氣中 150ppm 的三氟化氮色譜分離如下：





以接近于此的方法對 1.3.1 方法中的四氟化氮樣品進行測試，測試條件如下：

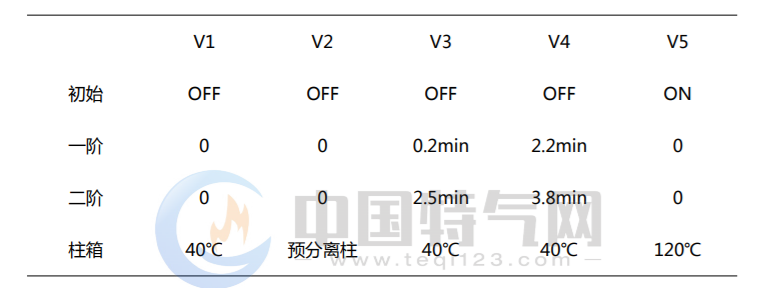

表 3 四氟化碳中三氟化氮的分析方法

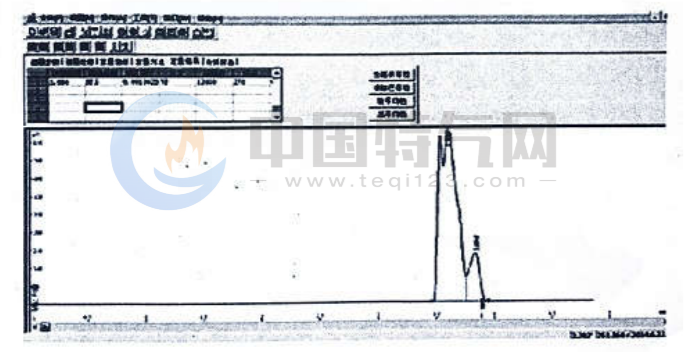

其色譜結果圖如下：





經與氦中三氟化氮標準譜圖比對可以發現，3.8min 出現三氟化氮雜質，其含量在78ppm 左右，經閥 4 切割放空后的四氟化碳與三氟化氮雜質含量已初步進行了分離，且能夠進行定量分析，但四氟化碳仍舊有很高的含量。對閥 4 進行微調，由 2.5min 延遲到2.55min 后譜圖分析結果如下：

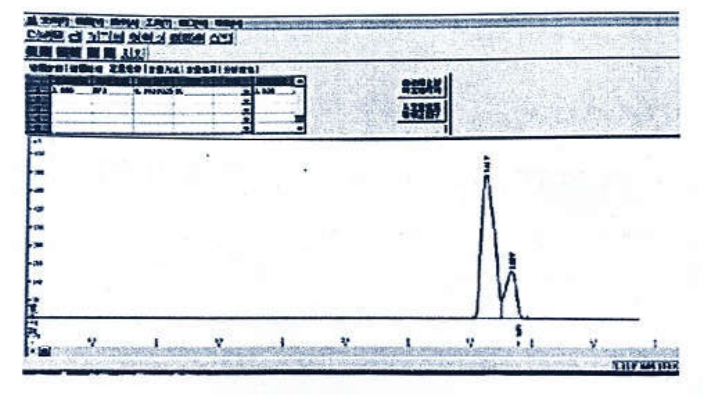

由以上色譜圖可以發現，四氟化碳與三氟化氮已經有效地進行了分離，根據標準氣體含量，可進行定量分析。





3 實驗結論

1. 通過本文的研究，得到了一種可全面分析四氟化碳中包含三氟化氮雜質含量的方法，即采用氣相色譜法進行。

2. 通過降低色譜柱溫度，拉開出峰距離，在出峰時間進行微放空等方法，從而使得四氟化碳與三氟化氮很好的進行了分離。

3. 該方法簡單快捷、靈敏度在 PDD 檢測器中相對較高，分析時間正常，有很強的實用性，適用于目前大規模生產中對三氟化氮含量的檢測
